광학 측정 기술


광학 측정 기술이란?

촉각 측정 기술과 달리, 광학 측정 기술 방법은 테스트 샘플의 특성을 빛을 사용하여 접촉 또는 접점 없이 측정합니다. 흡수 및 반사하는 물리적 원리를 개별 측정 지점뿐만 아니라 전체 영역을 탐지하는 데 사용합니다.

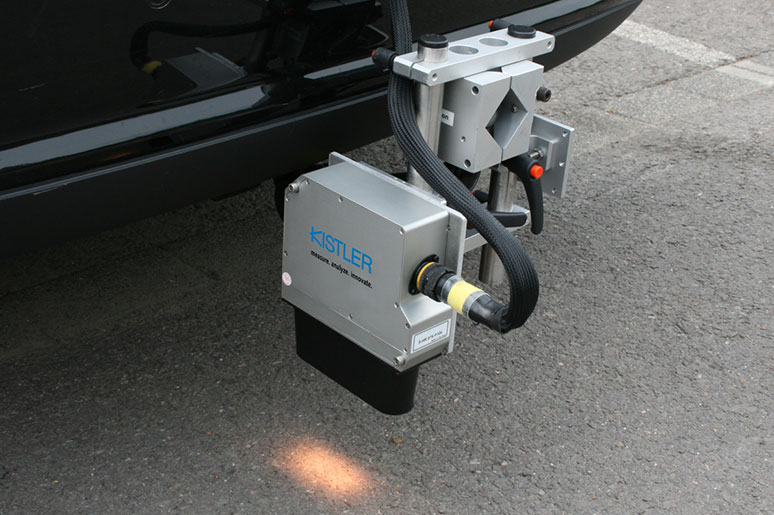

CSHRA optical sensor for measuring longitudinal and transversal dynamics.
CSHRA optical sensor for measuring longitudinal and transversal dynamics.

광학 측정 시스템의 장점은?

측정 및 디지털 전송이 거의 실시간으로 이루어지므로 광학 측정 방법은 응답 시간이 짧은 매우 정확하고 빠른 방법으로 여겨지고 있습니다. 광학 측정 방법은 매우 복잡하고 중요한 측정 작업을 해결하는 데 적합합니다. 다양한 용도로 사용할 수 있으며, 주요 장점 중 하나는 비접촉 및 비파괴 방식의 적용입니다. 이는 부품의 표면을 손상시킬 수 없음을 의미합니다.

광학 측정 시스템의 일반적인 장점

  • 비접촉식 측정
  • 비파괴 및 비마모식 측정
  • 매우 빠른 측정 속도
  • 어떤 소재에도 적용
  • 표면 및 3차원 물체 검사

광학 측정 기술 방법은 어디에 사용되나요?

광학 측정 기술을 사용할 수 있는 곳은 너무나 많습니다. 예를 들어, 광학 측정 기술은 제조업의 품질 보증에 점점 많이 사용되고 있지만, 도로 교통의 안전성 향상을 위한 속도 모니터링에도 사용되고 있습니다. 광학 측정 기술과 촉각 측정 기술의 결합은 혁신적인 개발을 위한 광범위한 분야를 제공합니다. 자동차 산업에서의 그 스펙트럼은 전체 차량 측정에서 실린더 압력 측정에 이르기까지 다양합니다.

연속 생산에서의 품질 보증을 위한 광학 측정 기술

지속해서 증가하는 품질 요구사항에 따라 완벽하게 추적 가능한 100% 검사는 제조 산업에 없어서는 안 될 필수 요소가 되었습니다. 일부 제조 환경에서는 나노미터 범위의 표면을 테스트해야 합니다. 테스트 샘플의 표면 상태에 따라 측정 속도가 빠른 다양한 광 측정 방법이 사용됩니다.

광 측정 방법은 다음의 무광(diffuse) 표면 테스트에 적합합니다.

  • 삼각 측량 시스템(레이저 기술식)
  • 스트라이프 광 프로젝션 시스템
  • 입체 검사

광 측정 방법은 다음의 무광(diffuse) 표면 테스트에 적합합니다.

  • 편향 측정(차량 전체를 스캔할 수 있음)
  • 간섭 측정

속도 모니터링 관련 광학 측정 기술

광 배리어 측정 장치는 주행 속도를 특히 빠르고 정확하게 측정할 수 있습니다. 여러 개의 광 배리어가 연달아 배치된 여러 개의 광 센서를 기반으로 생성됩니다. 운전자가 광 배리어를 돌파하는 동시에 측정 장치가 이를 기록하며, 주행 속도는 거리-시간 계산을 통해 확인됩니다. 속도가 초과되면 시스템에 따라 최소 한 대 이상의 이미지 캡처용 디지털 카메라가 자동적으로 작동합니다.
